20160318_송민규_업무일지_펌웨어실습

1.

■시계(방법1)

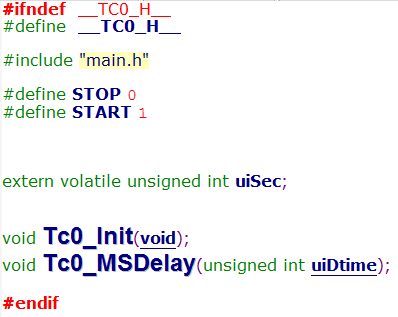

<Tc0.h>

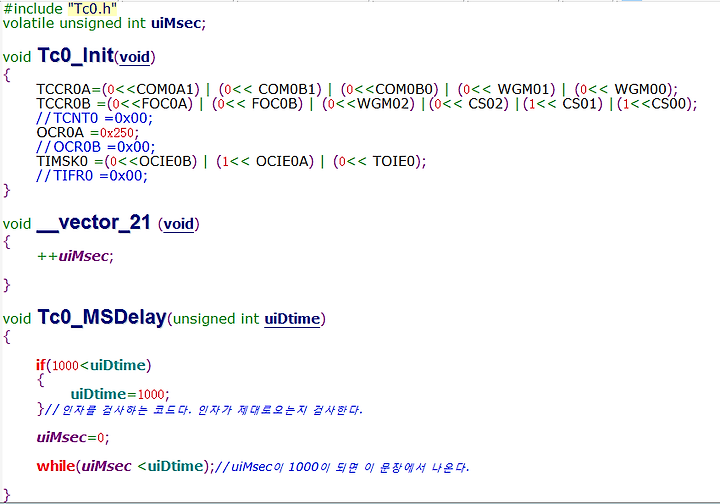

<Tc0.c>

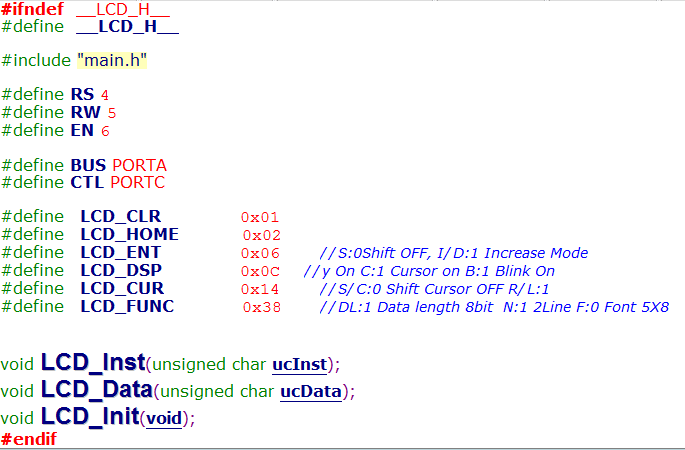

<Lcd.h>

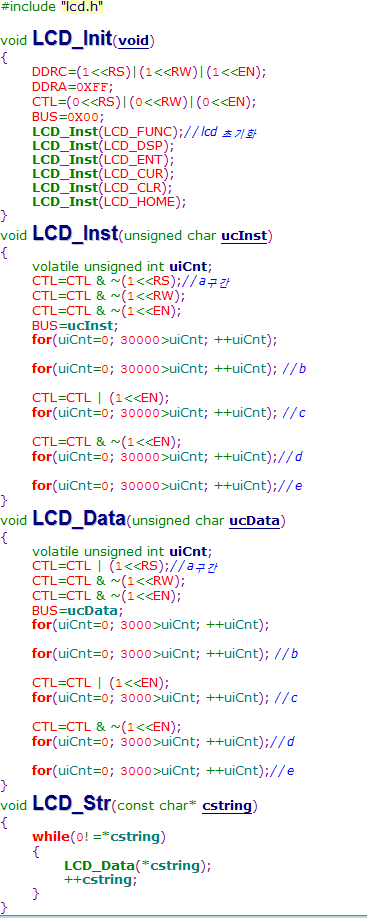

<Lcd.c>

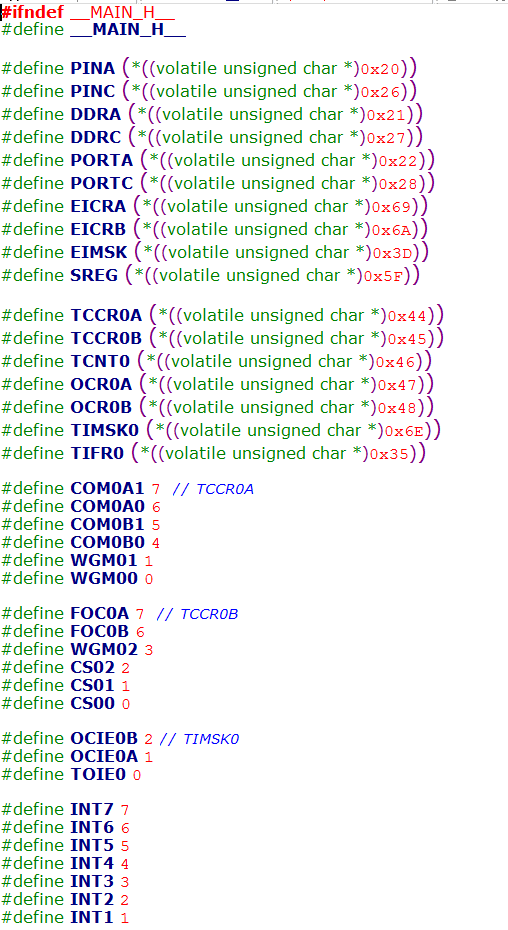

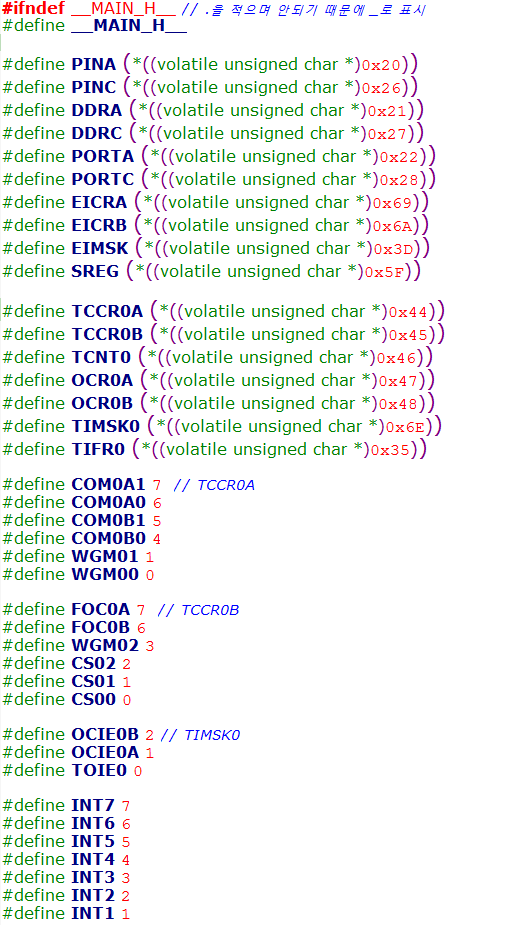

<main.h>

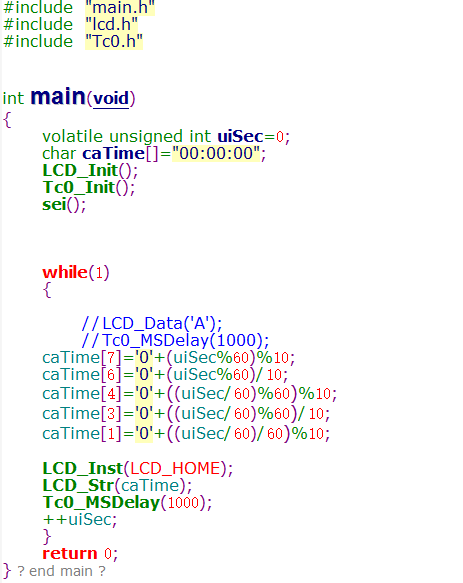

<main.c>

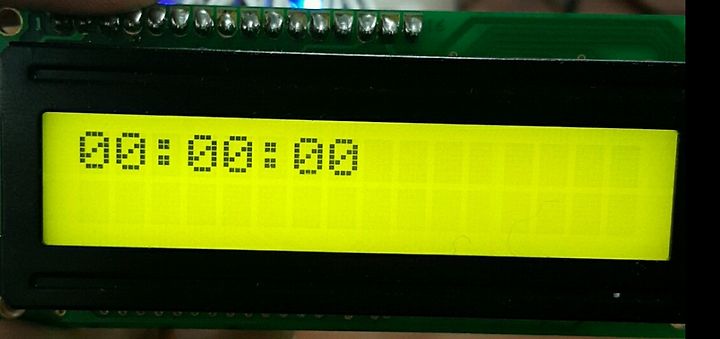

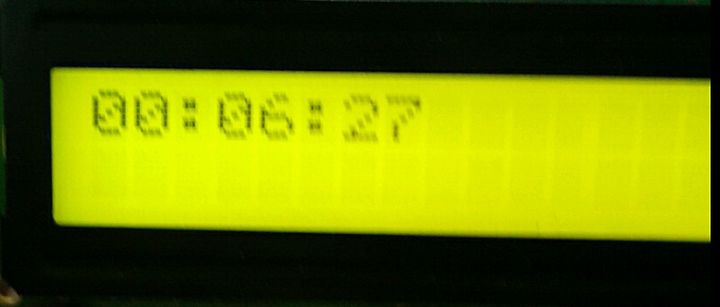

결과









■시계(방법2)





<Tc0.h>

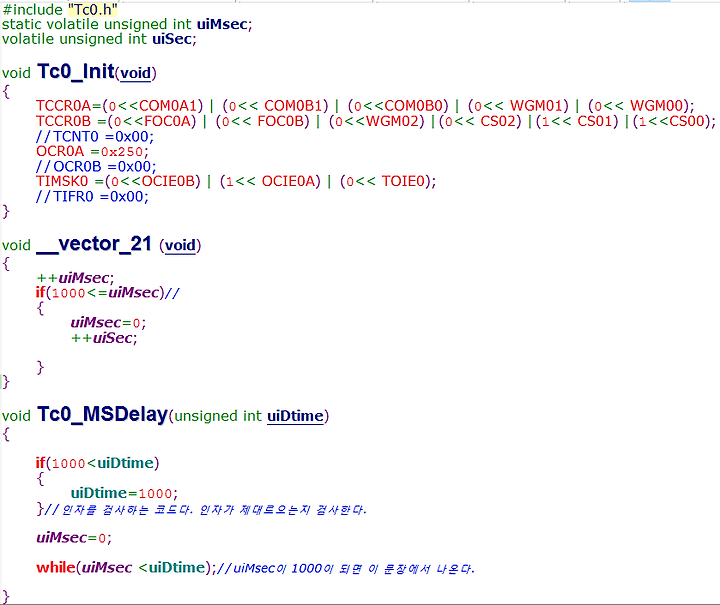

<Tc0.c>

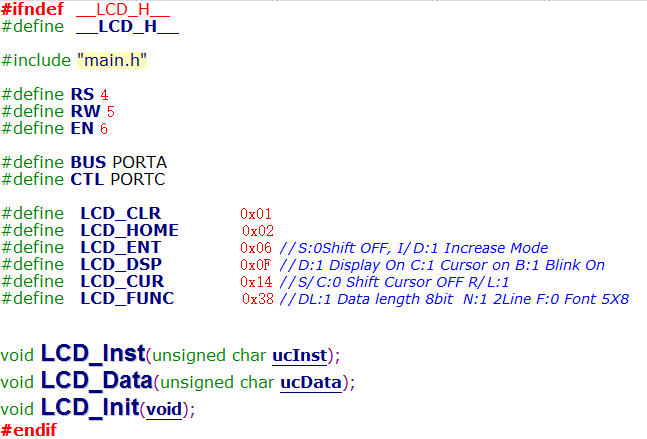

<Lcd.h>

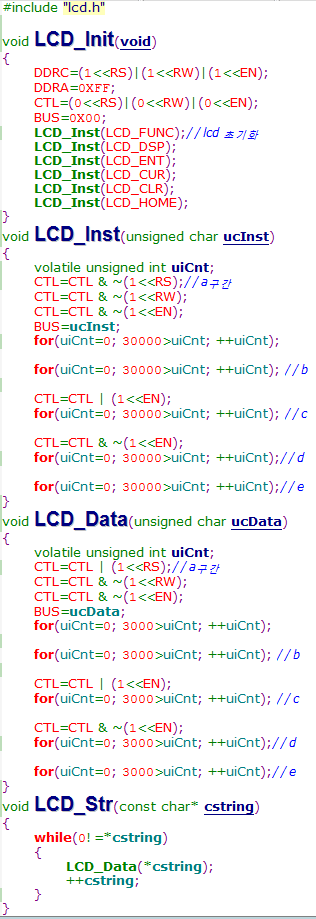

<Lcd.c>

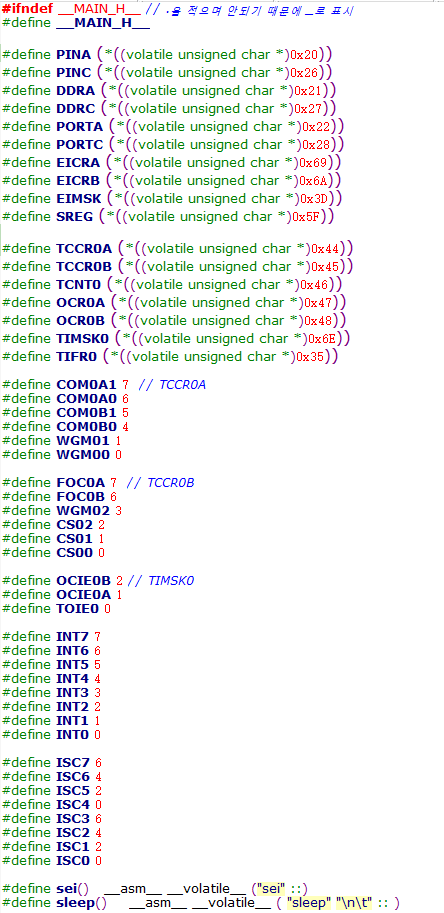

<main.h>











<main.c>

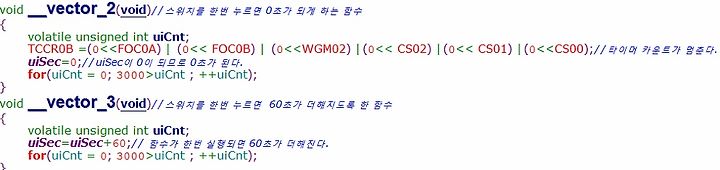

■시계에 인터럽트 적용

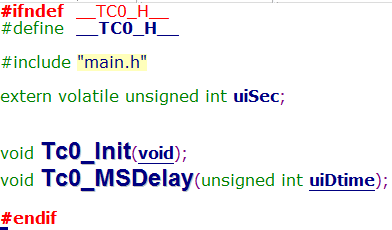

<Tc0.h>

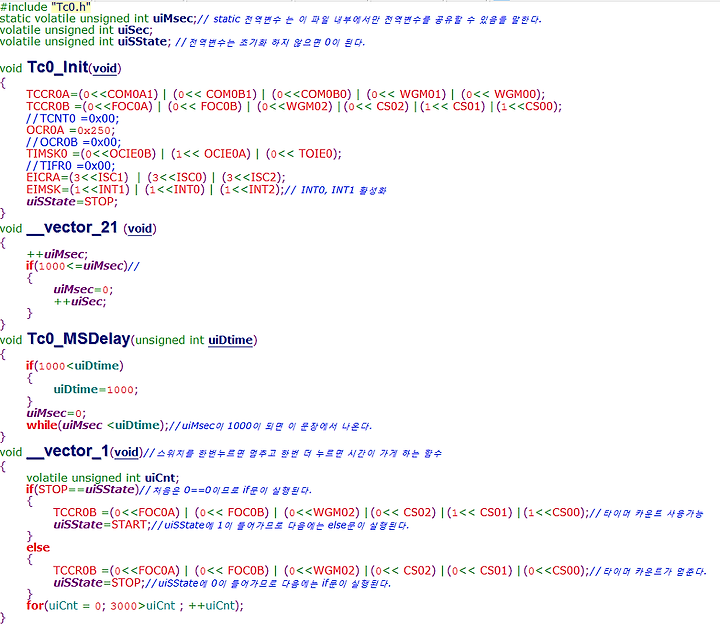

 <Tc0.c>







  <Lcd.h>

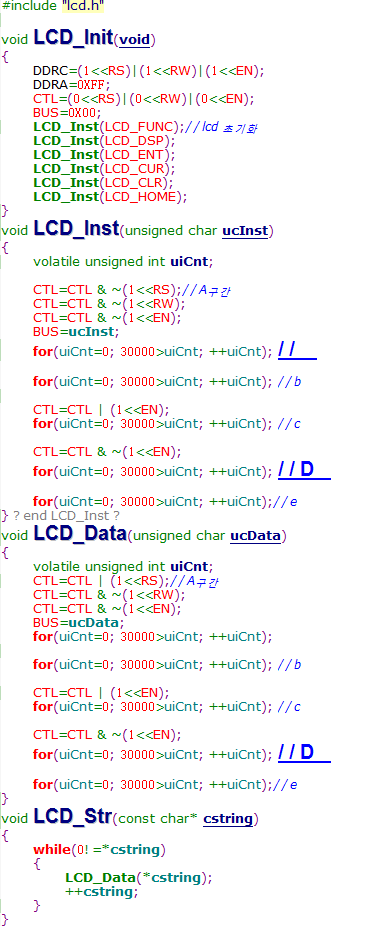

   <Lcd.c>

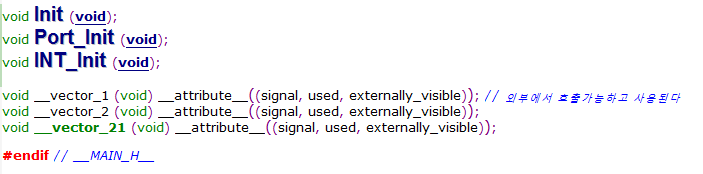

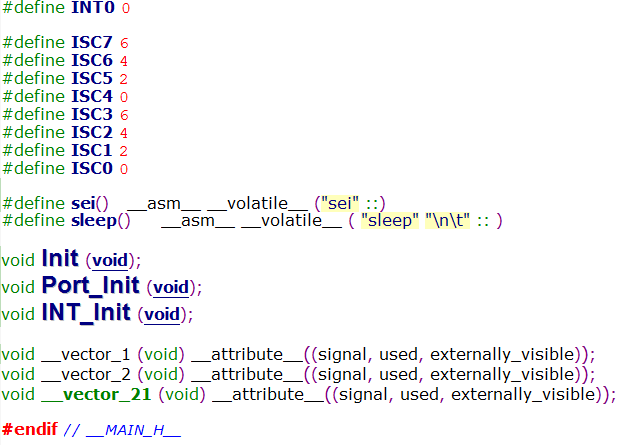

   <main.h>

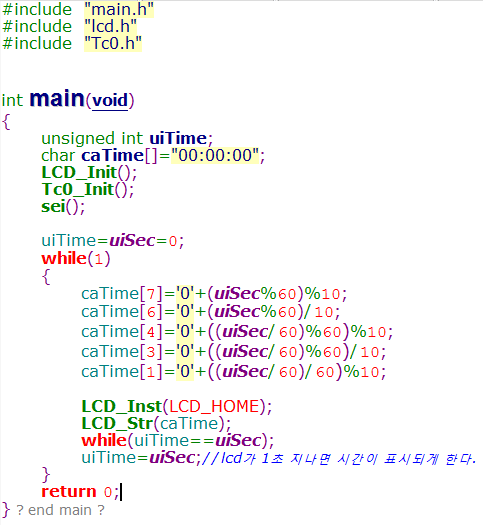

 <main.c>





결과



 <reset 스위치를 누른 결과>





2.용어,개념

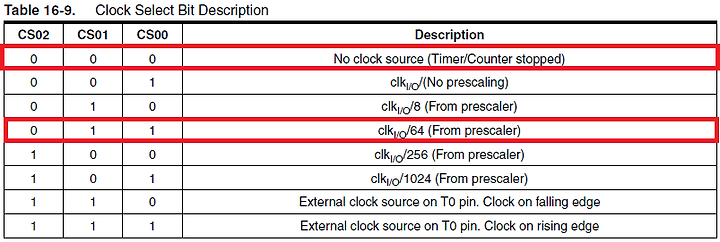

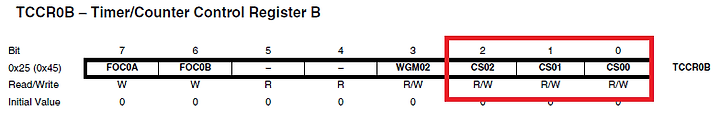

<분주비 결정 레지스터>







<000을 넣으면 타이머카운터가 멈추고 011을 넣으면 다시 활성화 된다.>

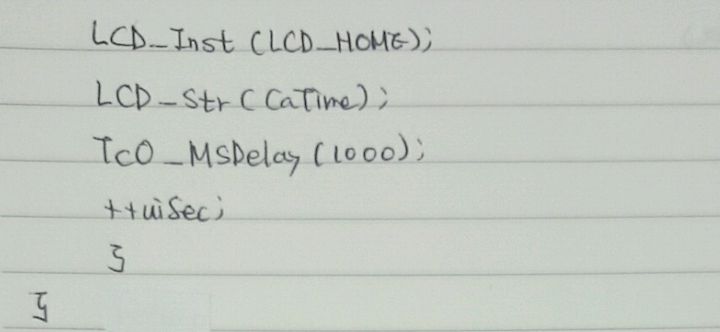

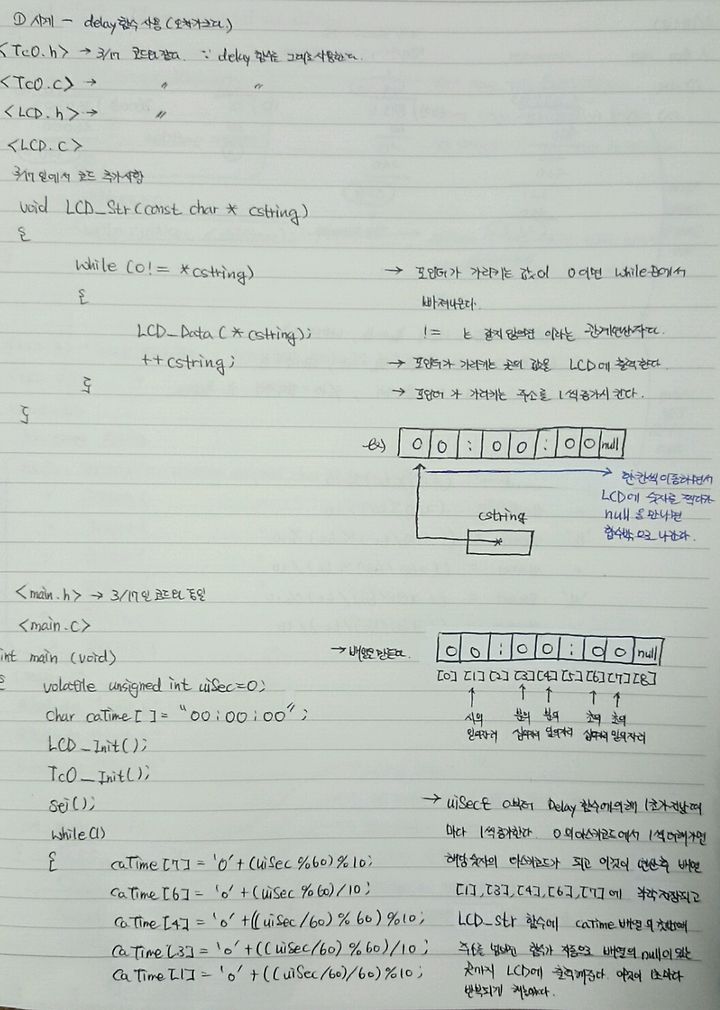

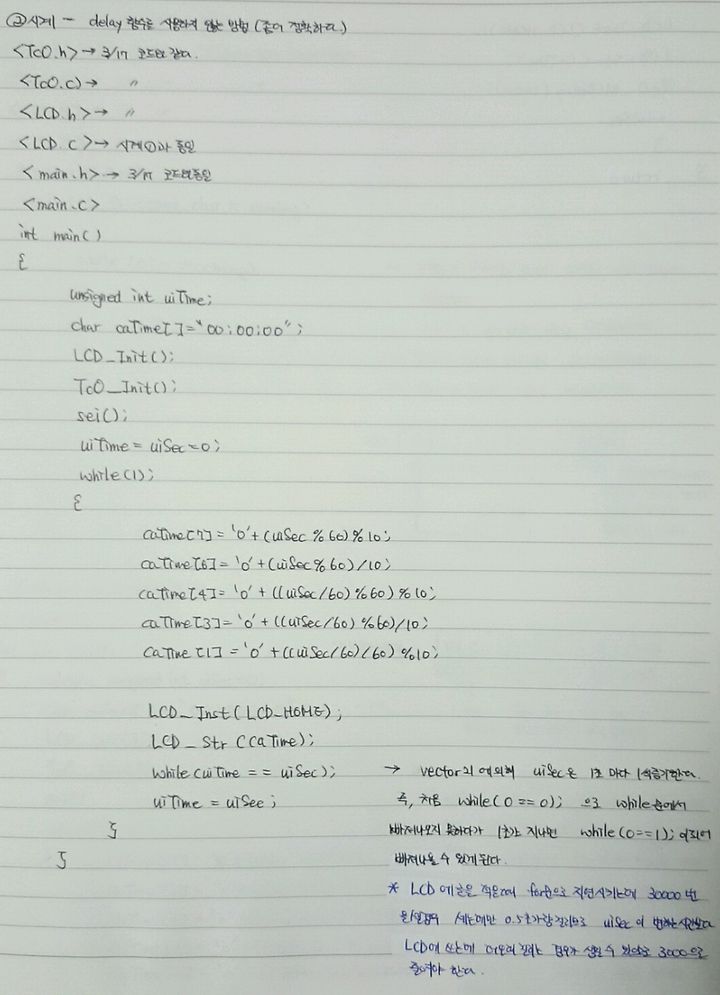

노트정리
